SJG系列斜流式風機
一、SJG系列斜流式管道風機的概述
我國目前現有風機的品種和規格還不能適應建筑業飛速發展的需要。存在的主要問題是各種機型之間的比轉數間距較大，往往使工程設計人員難以選擇到理想的機型。這就給一些工程帶來了電能浪費和噪聲污染等一系列不良后果。針對這種情況，開發了SJG系列玻璃鋼斜流式管道風機產品。這種類型風機的比轉數值介于離心式風機和軸流式風機之間，兼有離心式風機壓力系數較高和軸流式風機流量系數較高的優點，同時具有高效區寬廣的優點。
SJG系列斜流式管道風機除具有上述獨特的空氣動力特性以外，其結構形式也使得工程設計和安裝施工工作大大的簡化了。它的進風方向和出風方向位于一條軸線上，且進出口尺寸相同，并有與相同直徑的風管相聯接的法蘭，安裝十分方便，它不必像離心風機那樣，安裝時要使風管有一個90度的轉折、因而占地少，不影響管道布置和管道走向，最適宜于為直管道加壓和送、排風。對于空間狹小的機房，尤其顯示出它的機構緊湊的優越性。
二、SJG系列斜流式管道風機的用途
SJG系列高效、低噪斜流式管道風機，廣泛適用于民用建筑的通風空調工程，以及其他各個工業生產領域，替代低壓離心式風機，節省投資和占地、簡化設計、方便安裝，在軸流式風機的壓力滿足不了要求的管道通風場合，使用斜流式管道風機是******的選擇。
三、SJG系列斜流式管道風機的結構與特性
斜流式管道通風機與離心式風機和軸流式風機相比較，具有獨特的直線型結構和介于兩者之間的空氣動力特性參數。
1.基本結構和空氣流動狀態的比較。
四、SJG系列斜流式管道風機的型號說明
SJG--鋼制斜流風機
FSJG--玻璃鋼制斜流風機
XSJG--消聲型斜流風機
注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
不同型號詳細參數表：
性能外形
SJG系列斜流式管道風機性能參數表
| 機號 | 轉速 | 工況 | 風量 | 全壓 | 功率 | 噪聲 | 重量 |
| 機號 | 轉速 | 工況 | 風量 | 全壓 | 功率 | 噪聲 | 重量 |
| 2F | 1450 | 1 | 200 | 110 | 0.04 | ≤58 | 16 |
|
5S | 960 | 1 | 1500 | 360 | 0.75 | ≤63 | 90 |
| 2 | 400 | 91 | 2 | 2500 | 290 | |||||||||||
| 3 | 500 | 70 | 12 | 3 | 4000 | 240 | 30 | |||||||||
| 4 | 600 | 54 | 4 | 6000 | 150 | |||||||||||
| 2.5F | 1450 | 1 | 300 | 180 | 0.12 | ≤60 | 24 |
| 5F | 1450 | 1 | 2000 | 710 | 2.2 | ≤69 | 110 |
| 2 | 450 | 165 | 2 | 4000 | 580 | |||||||||||
| 3 | 600 | 150 | 16 | 3 | 7000 | 480 | 41 | |||||||||
| 4 | 1000 | 110 | 4 | 10000 | 345 | |||||||||||
| 3F | 1450 | 1 | 500 | 260 | 0.25 | ≤61 | 27 |
| 6S | 960 | 1 | 3000 | 480 | 1.5 | ≤65 | 150 |
| 2 | 750 | 240 | 2 | 6000 | 360 | |||||||||||
| 3 | 1500 | 170 | 19 | 3 | 8000 | 260 | 37 | |||||||||
| 4 | 2000 | 130 | 4 | 11000 | 240 | |||||||||||
| 3.5S | 960 | 1 | 800 | 140 | 0.18 | ≤59 | 42 |
| 6F | 1450 | 1 | 4000 | 600 | 5.5 | ≤75 | 165 |
| 2 | 1500 | 100 | 2 | 8000 | 870 | |||||||||||
| 3 | 2000 | 80 | 21 | 3 | 12000 | 690 | 96 | |||||||||
| 4 | 2500 | 50 | 4 | 18000 | 380 | |||||||||||
| 3.5F | 1450 | 1 | 1000 | 320 | 0.37 | ≤61 | 45 |
| 7S | 1450 | 1 | 4000 | 600 | 3 | ≤72 | 215 |
| 2 | 2000 | 200 | 2 | 8000 | 500 | |||||||||||
| 3 | 3000 | 190 | 21 | 3 | 15000 | 350 | 54 | |||||||||
| 4 | 4000 | 110 | 4 | 18000 | 260 | |||||||||||
| 4S | 960 | 1 | 1000 | 190 | 0.18 | ≤60 | 61 |
| 8E | 720 | 1 | 6000 | 700 | 4 | ≤68 | 372 |
| 2 | 2000 | 150 | 2 | 1000 | 585 | |||||||||||
| 3 | 3000 | 110 | 22 | 3 | 15000 | 510 | 160 | |||||||||
| 4 | 4000 | 51 | 4 | 25000 | 210 | |||||||||||
| 4F | 1450 | 1 | 1500 | 420 | 0.75 | ≤62 | 67 |
| 8S1 | 960 | 1 | 6000 | 780 | 5.5 | ≤65 | 320 |
| 2 | 2500 | 390 | 2 | 1000 | 700 | |||||||||||
| 3 | 4000 | 280 | 34 | 3 | 15000 | 600 | 11 | |||||||||
| 4 | 5000 | 220 | 4 | 25000 | 400 | |||||||||||
| 4.5S | 960 | 1 | 1500 | 360 | 0.37 | ≤61 | 70 |
| 8S2 | 960 | 1 | 6000 | 880 | 7.5 | ≤72 | 360 |
| 2 | 3000 | 275 | 2 | 1000 | 790 | |||||||||||
| 3 | 3000 | 275 | 25 | 3 | 15000 | 685 | 150 | |||||||||
| 4 | 5000 | 100 | 4 | 25000 | 510 | |||||||||||
| 4.5F | 1450 | 1 | 2000 | 580 | 1.1 | 68 | 80 |
| ||||||||
| 2 | 4000 | 480 | ||||||||||||||
| 3 | 6000 | 350 | 34 | |||||||||||||
|
|
|
| ||||||||||||||
相關新聞
- 3c軸流式風機的試車和驗收
- 3c軸流式風機電機負荷高的原因
- 3c軸流式風機的能耗
- 如何將雙速3c消防排煙風機完成高低速變換？
相關產品

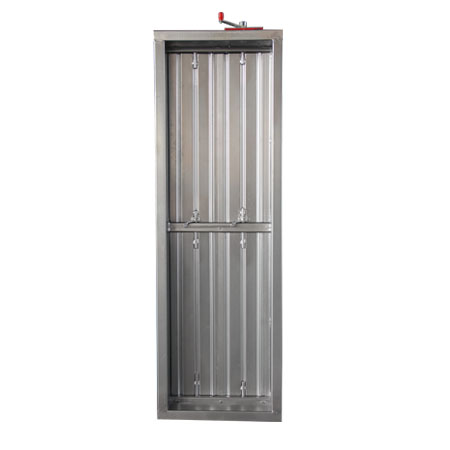

防爆型風量調節閥
